液压油缸常见的故障及排除方法,你要的这里全都有!

时间: 2019-12-17 14:34:18来源: 无锡群川液压机械有限公司

液压油缸常见的故障及排除方法,你要的这里全都有!

1、液压缸的作用和分类

液压缸有多种类型,按其结构形式可分为活塞缸、柱塞缸和摆动缸三类;按作用方式不同又可分为单作用式和双作用式两种。

单作用式液压缸中液压力只能使活塞(或柱塞)单方向运动,反方向运动需要靠外力(如弹簧力或自重等)实现;双作用式液压缸可由液压力实现两个方向的运动。

由于液压缸结构简单、工作可靠,除可单独使用外,还可以通过多缸组合或与杠杆、连杆、齿轮齿条、轮爪等机构组合起来完成某种功能,因此液压缸的应用十分广泛。

2、液压缸的典型结构和组成


2.2 液压缸的组成

液压缸基本上由缸筒和缸盖、活塞与活塞杆、密封装置、缓冲装置和排气装置五部分组成,分别叙述如下。

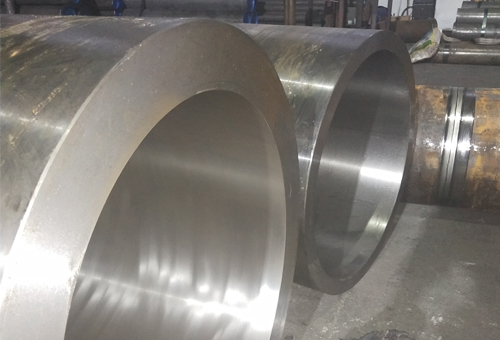

1、缸筒和缸盖

一般来说,缸筒和缸盖的结构形式和其使用的材料有关。工作压力p<10MPa时,使用铸铁;p<20MPa时,使用无缝钢管。

2、活塞与活塞杆

可以把短行程的液压缸的活塞杆与活塞做成一体,这是比较简单的形式。但当行程较长时,这种整体式活塞组件的加工较费事,所以常把活塞与活塞杆分开制造,然后连接成一体。

3、缓冲装置

液压缸一般都设置缓冲装置,特别是对大型、高速或要求高的液压缸,为了防止活塞在行程终点时和缸盖相互撞击,引起噪声、冲击,则需要设置缓冲装置。

缓冲装置的工作原理是利用活塞或缸筒在其走向行程终端时封住活塞和缸盖之间的部分油液,强迫它从小孔或细缝中挤出,以产生很大的阻力,使工作部件受到制动,逐渐减慢运动速度,达到避免活塞和缸盖相互撞击的目的。常见缓冲装置的结构有环状间隙式、节流口面积可变式和节流口面积可调式等。

4、密封装置

液压缸高压腔中的油液向低压腔泄漏称为内泄漏,液压缸中的油液向外部泄漏称为外泄漏。由于液压缸存在内泄漏和外泄漏,使得液压缸的容积效率降低,从而影响液压缸的工作性能,严重时使系统压力上不去,甚至无法工作;并且外泄漏还会污染环境,因此为了防止泄漏的产生,液压缸中需要密封的地方需要采取相应的密封措施。 液压缸中需要密封的部位有:活塞、活塞杆和端盖等处。

设计和选用密封装置的基本要求是:密封装置应具有良好的密封性能,并随压力的增加能自动提高;动密封处运动阻力要小;密封装置要耐油寿命长、制造简单、拆装方便。

5、排气装置

液压缸在安装过程中或长时间停放重新工作时,液压缸里和管道系统中会渗入空气,为了防止执行元件出现爬行、噪声和发热等不正常现象,需把缸中和系统中的空气排出。

液压油缸常见的故障主要有爬行、推力不足、工作速度下降甚至停止不动等。

一般爬行多在低速运行时产生。主要原因是油缸中积存的空气没有排除干净。此外,机械摩擦力过大或不均匀也会引起爬行。如活塞和活塞杆不同心、活塞杆全长或局部弯曲、缸孔的直线性不良、缸体呈鼓形或有较大的锥度、缸内瘦光洁度下降或产生拉毛、油缸安装精度超差、活塞杆两端螺帽拧得过紧使其同心度不良、油封拧得过紧摩擦力过大等,都会引起爬行。

液压油缸活塞和缸体配合间隙过大、0形密封圈装配尺寸不对、没有预压缩量或因磨损、咬伤、老化等现象引起高低压腔沟通,油缸的局部和全部磨损、线性度不良、内壁呈鼓形、造成高低压腔沟通,油液温升太高使油液粘度太低、泄漏胬增大等原因会减低油缸工作速度,当泄漏过大时会造成油缸工作压力不足。

液压油缸的推力不足、速度下降或停止不动的原因有:油缸和活塞配合间隙过小或活塞上的0形密封沟槽与活塞不同心,当油缸两端油封装上后,密封圈位K不正,一边压缩过大,使活塞别劲,摩擦阻力过大;活塞杆弯曲或活塞杆两端油封压得过紧使摩擦阻力过大;油液中含有杂质过多,使油缸活塞卡住或摩擦力过大等。这些原因不仅会增加空载压力,减小油缸有效的牵引力,严重时还会使油缸卡住。
